TƯ VẤN PHÁT TRIỂN MÔ HÌNH BIM & REVIT 3D

1.Giới thiệu

BIM (Building Information Modeling) là một quy trình tiên tiến được ứng dụng trong ngành xây dựng (AEC) dựa trên các mô hình 3D kỹ thuật số được sử dụng xuyên suốt vòng đời của một dự án thiết kế, hạ tầng và xây dựng. Những mô hình BIM này cao cấp hơn nhiều so với các bản vẽ 2D, 3D đơn thuần, chúng được tạo thành bởi các mô hình thông minh kèm theo rất nhiều thông tin, được thay đổi và cập nhật xuyên suốt quá trình phát triển dự án.





 2. BIM ảnh hưởng đến hiệu quả thiết kế như thế nào ?

Công nghệ đang thay đổi cách các tòa nhà, cơ sở hạ tầng được thiết kế, xây dựng và vận hành. Và nó giúp cải thiện quá trình làm việc, cải thiện hiệu suất thiết kế và vận hành trong suốt vòng đời của các công trình. Về cơ bản có thể coi đây là mô hình 3D ảo của tòa nhà với đầy đủ các thành phần: gạch, vữa, lợp, ánh sáng, nội thất… đều được quy định cụ thể trong mô hình BIM.

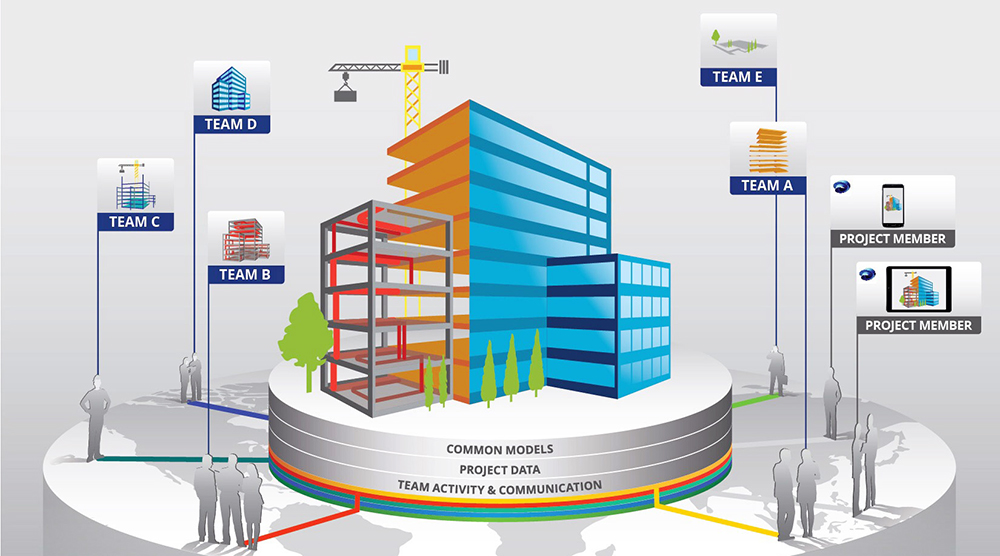

Tất cả các cá nhân, tổ chức cộng tác trong việc thiết kế và xây dựng công trình đều có thể sử dụng những dữ liệu trong mô hình BIM, thông qua đó có thể phân tích được giá, năng lượng, thời gian xây dựng và phương pháp xây dựng, bảo trì công trình. Toàn bộ quá trình làm việc sẽ dựa trên cơ sở việc chia sẻ thông tin này, chúng luôn được cập nhật và bổ sung liên tục trong suốt quá trình làm việc, từ lúc phát thảo cho đến lúc công trình được hoàn thiện. Cũng bởi lý do đó, BIM cũng có thể được xem là “Building Information Management – Quản lý thông tin công trình”.

Các quy trình thiết kế 2D hiện tại đã trở nên lỗi thời với sự xuất hiện của BIM. Đối với cách làm cũ, việc chuyển giao thông tin từ nhóm thiết kế sang nhóm xây dựng cũng đã là một vấn đề, mỗi một chỉnh sửa dù nhỏ cũng sẽ ảnh hưởng đến rất nhiều bản vẽ khác, và tất cả đều phải chỉnh sửa một cách thủ công. Tất cả các dữ liệu không có sự liên kết đồng nhất và tự động nên việc cập nhật và bổ sung vô cùng khó khăn, đặc biệt là khó phát hiện được các xung đột trong công trình. Việc dẫn đến sai sót và trễ tiến độ công trình là cực kỳ lớn.

3. Ưu và khuyết điểm khi ứng dụng BIM

BIM là một trong những bước tiến lớn trong ngành xây dựng (AEC), mang yếu tố cách mạng trong việc thiết kế, xây dựng và quản lý dự án. Mô hình đang dần trở thành một trong những yếu tố quyết định sự tăng trưởng của các nhà thầu trên thế giới. Mô hình BIM giúp nhà thầu tạo ra mô hình 3D của các dự án với đầy đủ các thông tin của từng chi tiết nhỏ nhất, việc cập nhật luôn diễn ra liên tục và đồng bộ. Việc đánh giá ưu và khuyết điểm của BIM phụ thuộc vào năng lực – khả năng ứng dụng BIM vào dự án của nhà thầu.

Ưu điểm khi áp dụng BIM vào dự án

  • Quản lý dữ liệu tập trung: bạn sẽ không phải cập nhật thủ công hàng loạt bản vẽ CAD 2D mỗi khi dự án có chỉnh sửa nữa. Với BIM, mọi thứ sẽ diễn ra một cách tự động và chính xác, bạn chỉ cần tập trung vào chất lượng của các mô hình thiết kế 3D.
  • Thiết kế mô hình trực quan: cả dự án sẽ được đưa vào một mô hình số hóa theo một cách chi tiết và chính xác nhất. Bạn có thể xem được từng thành phần của dự án, từng chi tiết nhỏ nhất tùy theo mức độ của mô hình. Chủ đầu tư sẽ dễ dàng có được một cái nhìn trực quan nhất về dự án, đội ngũ thiết kế kết cấu, MEP… dễ dàng phát hiện các xung đột, thiết kế tối ưu các chi tiết trong không gian của tòa nhà.
  • Tiết kiệm chi phí – thời gian: BIM giúp nhà thầu, chủ đầu tư có một cái nhìn chính xác hơn khi ước lượng các khoảng đầu tư và chi phí, mọi mô hình trên BIM đều có chiều sâu và rất chính xác. Giảm thiểu các khoảng phát sinh về chi phí lẫn thời gian làm việc với việc quản lý dữ liệu đồng nhất, tránh mất mác trong quá trình lưu trữ và quản lý tài liệu.
  • Tăng khả năng cộng tác: BIM giúp sự liên kết giữa các phòng ban trở nên chặt chẽ hơn, từ thiết kế kiến trúc, kết cấu, MEP, dự toán… tất cả đều làm việc trên một mô hình thống nhất, mọi thông tin đều được cập nhật thường xuyên tạo thành một luồng thông tin xuyên suốt.
  • Hạn chế rủi ro: mô hình 3D trong BIM mang đầy đủ các yếu tố của một công trình thực tế giúp dễ dàng phát hiện những xung đột giữa các thành phần trong công trình, hạn chế các phát sinh khi thi công, giảm thiểu sai sót.

Khó khăn khi sử dụng BIM

  • Bài toán đầu tư: ưu điểm của BIM là không phải bàn cãi, tuy nhiên việc chuyển đổi từ một mô hình cũ (2D) sang mô hình mới (BIM) đòi hỏi doanh nghiệp phải có những bước đầu tư ban đầu tương đối lớn. Từ chi phí bản quyền phần mềm, chuyên gia tư vấn và triển khai, đào tạo nhân viên sử dụng các phần mềm mới, đôi khi doanh nghiệp còn cần nâng cấp hệ thống máy tính nữa.
  • Những bước ban đầu là cực kỳ quan trọng: đối với BIM, những bước chuẩn bị ban đầu là cực kỳ quan trọng trong một dự án, những ưu điểm của BIM sẽ không phát huy tác dụng nếu nhà thầu không vận dụng nhuần nhuyễn sự hợp tác giữa các bên trong quá trình thiết kế.


4. BIM 3D, 4D, 5D, 6D, 7D…

BIM về cơ bản sẽ xoay quanh các mô hình thông tin 3D (3 chiều/3-dimension gồm dài, rộng, cao) được cập nhật và sử dụng trong suốt vòng đời của công trình. Sự phát triển không ngừng của công nghệ cũng kéo theo sự phát triển của BIM, nhiều yếu tố nữa được tích hợp vào quy trình này tạo nên các khái niệm 4D, 5D, 6D, 7D…, mỗi một yếu tố được quy ước thành một chiều (dimension) mới.

  • 4D BIM: là mô hình BIM được tích hợp thêm yếu tố thời gian (quản lý tiến độ công trình). Mô hình 4D BIM cho phép nhà thầu tính toán và kiểm soát tiến độ thi công, nguồn cung và nhân lực trong quá trình thi công.
  • 5D BIM: là mô hình 4D BIM tích hợp thêm yếu tố chi phí và hao phí, được ứng dụng để lập dự toán chi phí, kiểm soát vốn cho dự án.
  • 6D BIM: là một nâng cấp của mô hình 5D BIM, kiểm soát thêm yếu tố năng lượng trong và ngoài công trình. Được các nhà thiết kế ứng dụng để kiểm soát các chỉ số năng lượng, nhiệt độ, ánh sáng của công trình.
  • 7D BIM: là mô hình BIM tích hợp thêm thông tin về các thiết bị được sử dụng trong công trình với độ chi tiết cao dùng trong việc bảo trì bảo dưỡng trong quá trình vận hành của công trình.

Và theo thời gian, với sự phát triển mạnh mẽ của công nghệ, sẽ có các chiều mới được phát triển thêm. Đó là cái nhìn tổng quan tình hình BIM trên thế giới, đã có những đơn vị ứng dụng thành công các mô hình BIM 6D, 7D nhưng họ đã phải trải qua rất nhiều bước, họ vẫn phải đi lên từ BIM 3D – phải xây dựng cơ sở vững chắc cho những yếu tố khác.





Tại Việt Nam hiện nay, một số đơn vị đang bị “rối” với những khái niệm BIM quá phức tạp, với cả 6D, 7D, đôi khi cả 8D nữa khiến việc ứng dụng vào các công trình thực tế là cực kỳ khó khăn. Chúng ta cần phải nhìn nhận và áp dụng BIM một các chắc chắn theo từng bước để đạt được hiệu quả tốt nhất, áp dụng vào thực tế tại Việt Nam và mức độ của doanh nghiệp.

“Nếu muốn phát triển lên các mô hình 4D trở lên thì bạn phải làm thật tốt mô hình 3D đã”

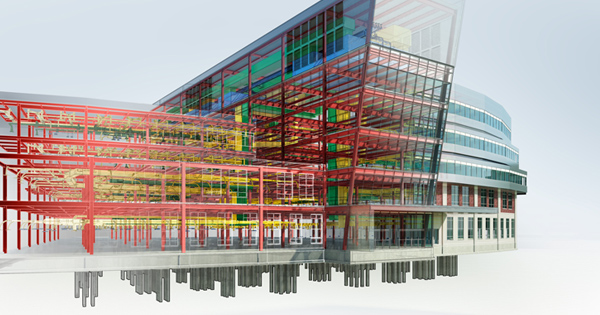

5. BIM và Revit

Quy trình BIM sẽ xoay quanh các mô hình số hóa 3D, và ta cần các phần mềm (BIM Tool) để thực hiện công việc xây dựng những mô hình này. Một phần mềm xây dựng mô hình 3D cho BIM cần đạt đủ các tiêu chỉ: xây dựng mô hình 3D, nhập thông tin cho các cấu kiện, cập nhật tức thời.

Autodesk là một trong những hãng phần mềm tiên phong và đang dẫn đầu trong việc phát triển các ứng dụng hỗ trợ cho quy trình BIM. Trong đó Autodesk Revit đang nổi lên trở thành một phần mềm không thể thiếu khi nhắc đến BIM, đặc biệt là BIM 3D. Revit sẽ hỗ trợ thực hiện trong 3 giai đoạn chính:



Mặc dù vẫn còn một số hạn chế nhất định, nhưng phần mềm Revit đang không ngừng được Autodesk cập nhật và bổ sung cộng với việc ưu thế không thể chối cãi trong việc đồng bộ trong cùng một hệ sinh thái lớn mạn:

  • Đồng bộ cực kỳ chặt chẽ với AutoCAD (cùng 1 hãng Autodesk)
  • Tạo thành một quy trình xuyên suốt từ kiến trúc, kết cấu đến MEP trên cùng 1 phần mềm Revit, hạn chế tối đa việc import và export gây thất thoát dữ liệu trước kia.
  • Liên kết với các phần mềm khác của hãng Autodesk như: Navisworks, Infraworks, 3Ds Max, Inventor…
  • Dữ liệu đồng bộ liên tục trên một mô hình tổng, giúp các kỹ sư có thể cùng thiết kế trên cùng một mô hình theo thời gian thực.

6. Quy trình thực hiện

  1. Tiếp nhận yêu cầu và khảo sát dữ liệu đầu vào (bản vẽ 2D, khảo sát thực địa).
  2. Lập kế hoạch phát triển mô hình BIM phù hợp mục tiêu sử dụng (LOD 100-500).

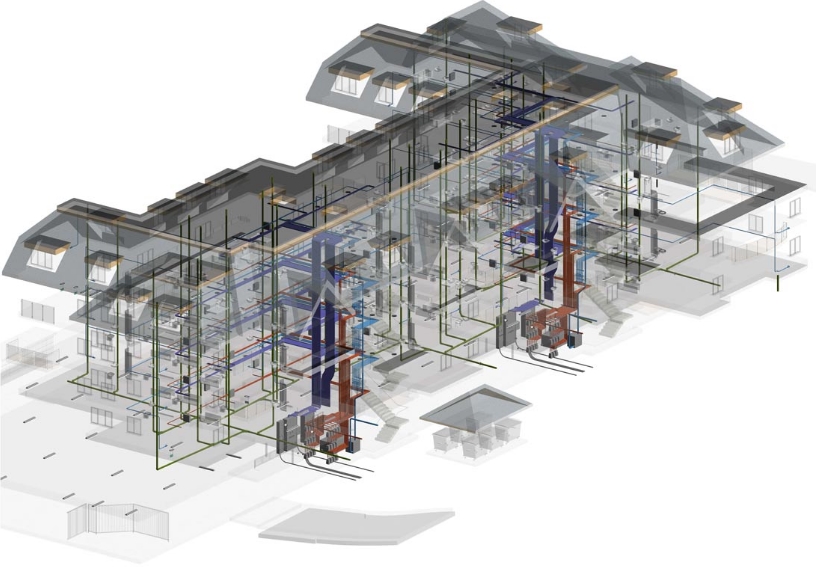

  3. Triển khai dựng mô hình 3D kiến trúc, kết cấu, cơ điện (MEP).
  4. Mô phỏng và kiểm tra va chạm kỹ thuật (Clash Detection).
  5. Kết xuất dữ liệu phục vụ thi công và vận hành (4D – tiến độ, 5D – chi phí, 6D – quản lý vận hành).
  6. Hỗ trợ cập nhật, điều chỉnh mô hình theo thực tế thi công (As-built BIM).

7. Ưu điểm nổi bật của HD CONS

  • Đội ngũ kỹ sư BIM chuyên sâu: Thành thạo các phần mềm Autodesk Revit, Navisworks, BIM 360, ArchiCAD.
  • Ứng dụng mô hình BIM linh hoạt: Cho các loại công trình: văn phòng, căn hộ, khách sạn, trung tâm thương mại…
  • Quy trình triển khai chuẩn hóa: Theo ISO 19650 và các tiêu chuẩn BIM quốc tế.
  • Tiết kiệm thời gian và chi phí: Phát hiện lỗi sớm, tối ưu hóa thiết kế và thi công.
  • Kết nối với hệ thống quản lý vận hành: Giúp chủ đầu tư chủ động quản lý tài sản lâu dài.

8. Cam kết dịch vụ

  • Mô hình BIM chính xác, đầy đủ thông tin kỹ thuật.
  • Giảm thiểu tối đa sai sót thi công và phát sinh chi phí.
  • Cung cấp dữ liệu hỗ trợ thi công, nghiệm thu và vận hành hiệu quả.
  • Đồng hành tư vấn và cập nhật mô hình trong suốt vòng đời dự án.


Tư vấn cùng HD CONS

Hãy để HD CONS đồng hành cùng bạn trong việc ứng dụng công nghệ BIM tiên tiến, tạo lợi thế cạnh tranh bền vững cho các dự án xây dựng. Liên hệ với HD CONS ngay hôm nay để khai thác sức mạnh của BIM trong quản lý và phát triển công trình của bạn!

📞 Hotline: 0886 80 00 99  🌐 Mail: info@hdcons.com.vn
📍 Trụ sở: Số 68 Hoàng Văn Thụ, P. Chánh Nghĩa, TP. Thủ Dầu Một, Bình Dương
